| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE;ISO |
| Minimalne zamówienie: | Do negocjacji |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Opakowanie eksportowe Stardard Kartonem |
| Czas dostawy: | 5-10 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 20 000 sztuk miesięcznie |

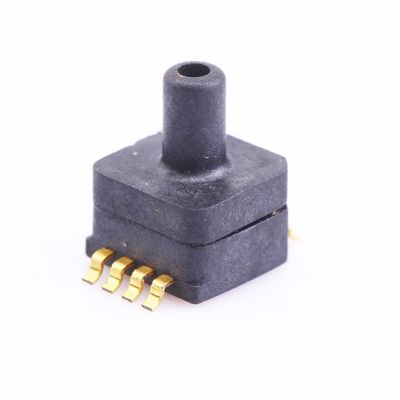

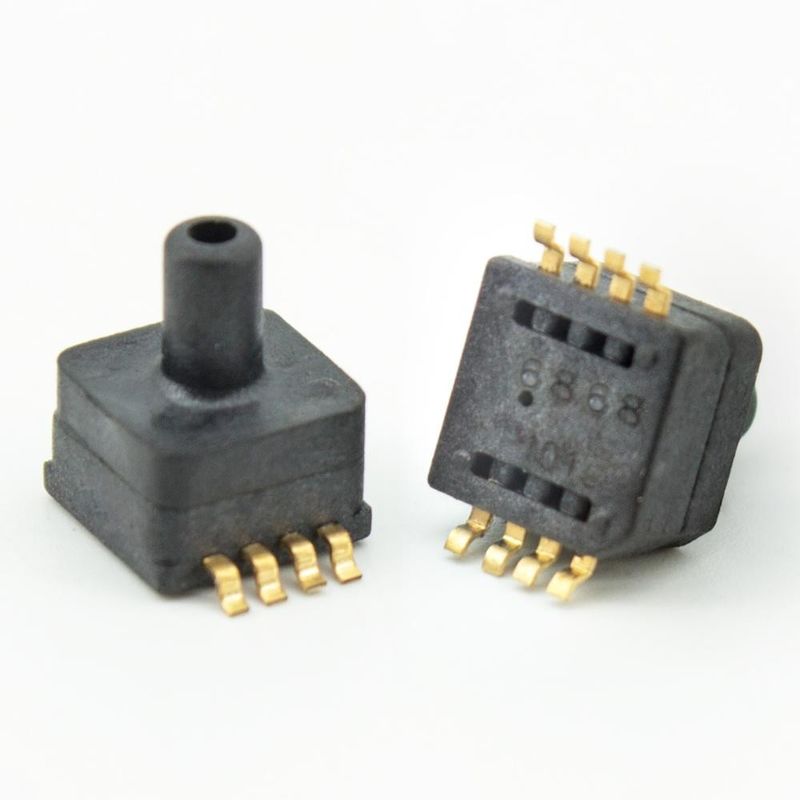

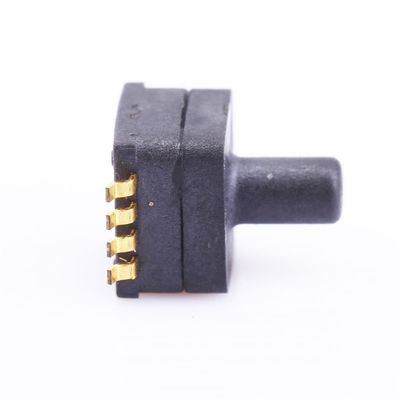

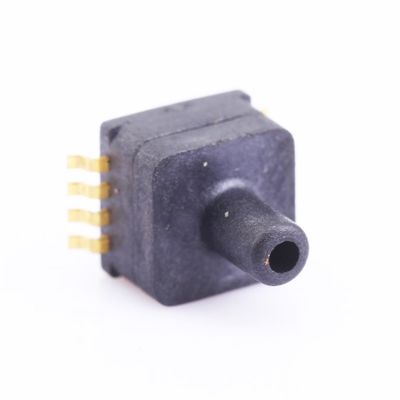

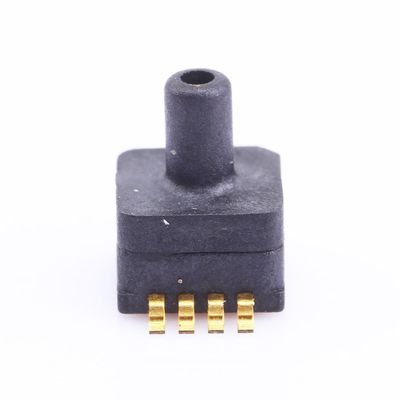

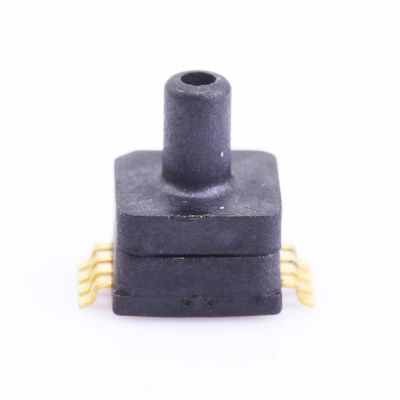

| Nazwa produktu: | CZUJNIK CIŚNIENIA | Zakres ciśnienia: | 0 ~ 100 / 700kPa |
|---|---|---|---|
| Zasilacz: | 5 V lub 3,3 V. | Sygnał wyjściowy: | 0,5-4,5 V (lub 0,2-2,7 lub niestandardowe) |
| Precyzja: | 1% | Typ ciśnienia: | Absolutny |
| Mierzone media: | Powietrze, gaz lub ciecz | Skompensowana temp.: | 0-60'C |
| temp. przechowywania: | -40 ~ 150'C | Ciśnienie przeciążenia: | 2x |
| High Light: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Funkcja
Podanie
W przypadku elektroniki samochodowej, takiej jak miernik ciśnienia w oponach, pompa samochodowa itp.
Do barometru, wysokościomierza, pomiaru podciśnienia itp.
Do miernika ciśnienia lub kontrolera ciśnienia itp.
Parametr wydajności
O ile nie określono inaczej, pomiary wykonywano przy napięciu zasilania 5 V DC w temperaturze 25 ± 1 ° C i wilgotności w zakresie 25% ~ 85%.
| Pozycja | Dane | Jednostka |
| Zasilacz | 5 lub 3.3 | V |
| Zakresy ciśnień | 0 ~ 100/350/700 | kPA |
| Sygnał wyjściowy | 0,5-4,5 (lub niestandardowe) | V |
| Precyzja | ± 1,0 | %Zakres |
|
Zerowy współczynnik temperaturowy |
± 0,03 | % FS / ℃ |
|
Span Temp. Współczynnik |
± 0,03 | % FS / ℃ |
| Stabilność długoterminowa (1 rok) | ± 0,5 | %Zakres |
| Nadciśnienie | 2X (≥500 kPa) | Reted |
| Temp kompensacji | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| Temperatura otoczenia. | -10 ~ 85/14 ~ 185 | ℃ / ℉ |
| Temperatura przechowywania | -40 ~ 150 / -40 ~ 302 | ℃ / ℉ |

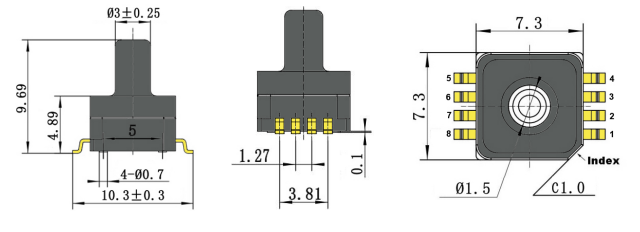

Wymiar i połączenie elektryczne (jednostka: mm / cale)
Definicja PIN
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Wynik |
Power + |
GND |
N / C |
UWAGA:
1, N / C Kołki muszą pozostać pływające
2, lutowanie pinów ołowianych: 250'C przez 5 sekund max.
3, dodaj kondensator 0.1 uf między VDD i GND.

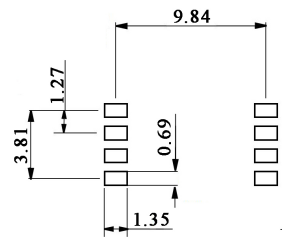

Zalecany ślad
Powyższy układ powierzchni zapewnia prawidłowe połączenie interfejsu lutowania między płytą drukowaną a pinami czujnika podczas procesu lutowania rozpływowego lub ręcznego.
Uwagi
1. Zastosuj ochronę ESD podczas lutowania i montażu.
2. Napięcie przeciążeniowe (6,5 V DC) lub prąd (5 mA) może spowodować spalenie układu ASIC.
3. Medium musi być kompatybilne z częściami znajdującymi się pod ciśnieniem.
4. Prosimy o kontakt w sprawie specjalnych wymagań dotyczących parametrów i zastosowania
