| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE;ISO |
| Minimalne zamówienie: | Do negocjacji |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Opakowanie eksportowe Stardard Kartonem |
| Czas dostawy: | 5-10 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 20 000 sztuk miesięcznie |

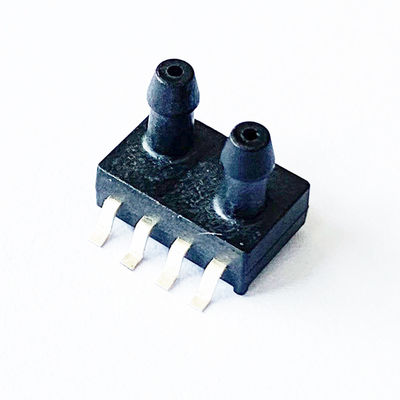

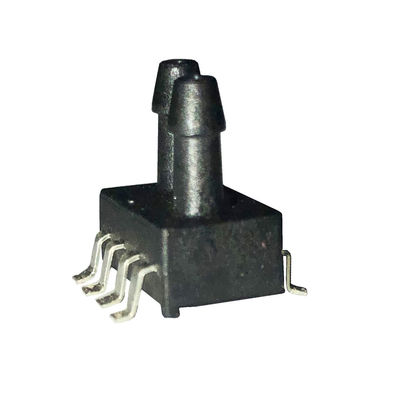

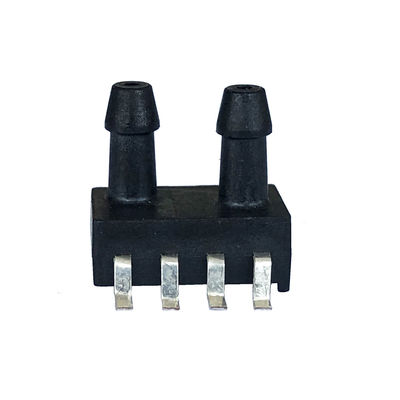

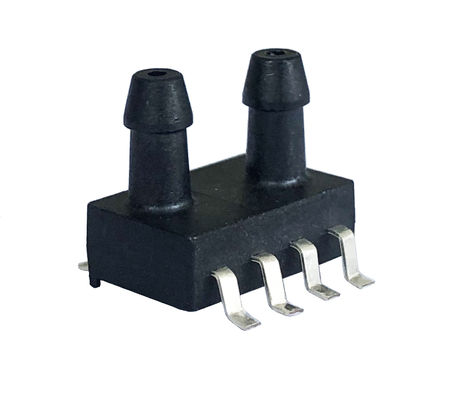

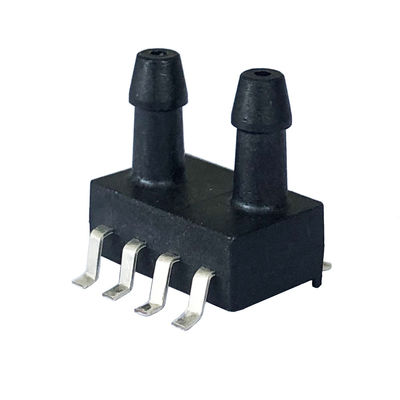

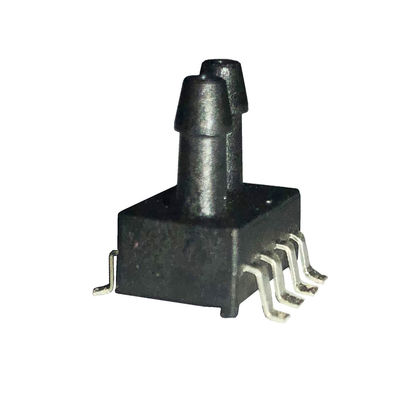

| Nazwa produktu: | 8-pinowy zintegrowany różnicowy czujnik ciśnienia | Zakres ciśnienia: | -5 ~ 0kPa ... 5kPa |
|---|---|---|---|
| Zasilacz: | 5 V / 3,3 V itp. | Wynik: | 0,5-4,5 V / 0,2-2,7 V itp. |
| Precyzja: | ± 2,5% | Typ ciśnienia: | Typ różnicowy |
| Mierzone media: | Do gazu lub powietrza nie powodującego korozji | Skompensowana temp.: | 0-60'C |
| Temperatura otoczenia: | -10 ~ 85'C | Nadciśnienie: | 2x |
| Podkreślić: | 5kPa 8-stykowy przetwornik różnicy ciśnień,8-stykowy czujnik różnicy ciśnień 3,3 V |
||
Funkcja
Typ różnicowy
Podanie
W dziedzinie sprzętu medycznego i zdrowego, takiego jak wentylatory / maszyna do oddychania / oddychanie, CPAP (ciągłe dodatnie ciśnienie w drogach oddechowych), bezdech senny, spirometry, instrukcje dotyczące przepływu gazu, monitor przepływu powietrza, łóżko szpitalne itp.
Do zastosowań przemysłowych, takich jak pomiar przepływu powietrza, mierniki HVAC i pneumatyczne, oprzyrządowanie przepływu gazu, układ wydechowy, przełączniki ciśnienia, pomiar poziomu cieczy itp.
Dla innych dziedzin, takich jak sprzęt sportowy, ochrona przeciwpożarowa, nauki biologiczne, zastosowania urządzeń konsumenckich itp.
Parametr wydajności
O ile nie określono inaczej, pomiary wykonywano przy napięciu zasilania 5 V DC w temperaturze 25 ± 1 ° C i wilgotności w zakresie 25% ~ 85%.
| Pozycja | Dane | Jednostka |
| Zasilacz | 5 (lub 3,3 na zamówienie) | V |
| Maks.Prąd wzbudzenia | 3 | mama |
| Sygnał wyjściowy | 0,5-4,5 (lub 0,0-2,7 lub niestandardowe) | V |
| Precyzja | ± 2,5 | %Zakres |
| TCO (Temp. Współczynnik przesunięcia) | ± 0,03 | % FS / ℃ |
| TCS (Temp. Współczynnik rozpiętości) | ± 0,03 | % FS / ℃ |
| Stabilność długoterminowa (1 rok) | ± 0,5 | %Zakres |
| Nadciśnienie | 2X (≤500kPa) | Ocenione |
| 1,5X (≥ 500 kPa) | ||
| Temp kompensacji | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| Temperatura otoczenia. | -10 ~ 85 / -14 ~ 176 | ℃ / ℉ |
| Temperatura przechowywania | -40 ~ 125 / -40 ~ 257 | ℃ / ℉ |
Połączenie elektryczne
|
Rodzaj |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Analog |
N / C |
Vdd |
Vout |
N / C |
N / C |
N / C | N / C | GND |
|
IIC |
N / C |
Vdd |
N / C |
N / C |
N / C | SDA | SCL | GND |
UWAGA:
1, N / C Kołki muszą pozostać pływające
2, lutowanie pinów ołowianych: 250'C przez 5 sekund max.
3, dodaj kondensator 0.1 uf między VDD i GND
Przewodnik po zamówieniach
Uwagi
1. Zastosuj ochronę ESD podczas lutowania i montażu.
2. Napięcie przeciążeniowe (6,5 V DC) lub prąd (5 mA) może spowodować spalenie układu ASIC.
3. Medium musi być kompatybilne z częściami znajdującymi się pod ciśnieniem.
4. Prosimy o kontakt w sprawie specjalnych wymagań dotyczących parametrów i zastosowania.
