| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE;ISO |
| Minimalne zamówienie: | Do negocjacji |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Opakowanie eksportowe Stardard Kartonem |
| Czas dostawy: | 5-10 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 20 000 sztuk miesięcznie |
| Stosowanie: | CZUJNIK CIŚNIENIA | Teoria: | Czujnik rezystancji |
|---|---|---|---|
| Wynik: | CZUJNIK analogowy | Typ ciśnienia: | M14 ciśnienie różnicowe |
| Certyfikat: | CE ROHS | Port: | Chengdu / Szanghaj |
| High Light: | Piezoresistive barometric pressure transducer,Against Impact barometric pressure transmitter,Differential barometric air pressure sensor |
||

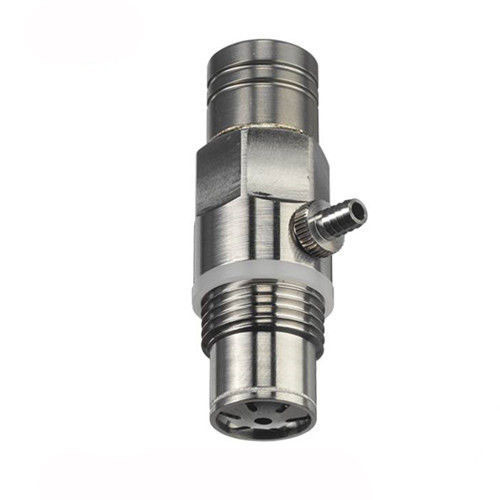

Odporny na uderzenia piezorezystancyjny czujnik ciśnienia barometrycznego
Ciśnienie jest doprowadzane do przedniej części silikonowego elementu pomiarowego przez cienką stalową membranę i medium transmisyjne w postaci oleju silikonowego.Ten silikonowy element pomiarowy ma mikromechaniczną strukturę membrany.Zawiera wszczepione rezystory piezorezystywne połączone w mostku Wheatstone'a.Ciśnienie różnicowe (tylko gazy) jest doprowadzane przez złączkę węża (średnica 3,5) do tylnej części elementu pomiarowego.Kiedy występuje różnica ciśnień między przodem a tyłem elementu pomiarowego, mostek jest niezrównoważony i generowany jest sygnał wyjściowy proporcjonalny do ciśnienia
Efekty termiczne są głównie kompensowane przez indywidualnie dostrajane rezystory wbudowane w czujnik.Czujnik jest izolowany do masy.
Aplikacje
Jednym z głównych zastosowań tego czujnika jest pomiar ciśnień statycznych i dynamicznych.Mierzona jest różnica ciśnień od ciśnienia odniesienia.W normalnych warunkach ciśnienie odniesienia będzie równe ciśnieniu otoczenia.Czujniki są skalibrowane do wykrywania nadciśnienia, dlatego należy ich używać tylko w tym obszarze.Fakt, że medium jest oddzielone stalową membraną, oznacza, że czujnik może być używany w większości zastosowań.Stalowe membrany i wypełnienie olejem silikonowym nie mają wpływu na dynamiczne zachowanie czujnika.Czujnik jest używany ze wzmacniaczem typu 4603B.
cechy
Media używane dla ciśnienia odniesienia są ograniczone do suchych, niekorodujących gazów.Ze względu na długość rury ciśnienie odniesienia można mierzyć tylko jako ciśnienie statyczne.Końcówkę węża (średnica 3,5) można wyjąć
Czujnik zasilany jest prądem stałym, którego wartość określana jest przez kalibrację fabryczną.Ten prąd kalibracji i punkt zerowy są pokazane oddzielnie dla każdego czujnika w świadectwie kalibracji.Te wartości można regulować na wzmacniaczu Type4603B.Prąd kalibracji i punkt zerowy są tak zdefiniowane, aby dawały sygnał wyjściowy czujnika o wartości 500 mV dla ciśnienia 100% FS.
Dane techniczne (przy Tref = 25 ° C)
| Typ czujnika | 4053 ... | 4053A1 | 4053A2 | 4053A5 | 4053A10 | |
| Zasięg | beczka | 0 ... 1 | 0 ... 2 | 0 ... 5 | 0 ... 10 | |
| O | erload Nadciśnienie | |||||
| beczka | 2,5 | 5 | 12,5 | 25 | ||
| Pod presją | baraby | odkurzać | odkurzać | odkurzać | odkurzać | |
| Nominalna czułość | mV / bar / mA | 125 | 62,5 | 25 | 12,5 | |
| Liniowość | % FSO | <_ ± 0,2 | <_ ± 0,2 | <_ ± 0,1 | <_ ± 0,1 | |
| Stabilność punktu zerowego typ. ** | % FSO / r | <_0,5 | <_0,5 | <_0,3 | <_0,3 | |
| Termiczna zmiana punktu zerowego ** | % FSO | <_ ± 0,7 | <_ ± 0,7 | <_ ± 0,5 | <_ ± 0,5 | |
| Naturalna frekwencja | kHz | ≈15 | ≈30 | ≈80 | ≈120 | |
| Zakres ciśnienia odniesienia | baraby | 0 ... 1,2 | ||||
| Wyjście pełnej skali (FSO) * | mV | 500 | ||||
| Zakres prądu kalibracji Ical | mama | 12 ... 5 | ||||
| Impedancja wejściowa / wyjściowa | kW | ≈3 | ||||
| Zero przy 0 bar rel | mV | <± 20 | ||||
| Stabilność: czułość typ. ** | %/za | <0,3 | ||||
| Zmiana wrażliwości termicznej ** | % | <± 1,5 | ||||
| Skompensowany zakres temperatur | ° C | –20 ... 50 | ||||
| Temperatura minimalna / maksymalna | ° C | –40/70 | ||||
| Moment dokręcania | N · m | 12 ... 20 | ||||
| Wrażliwość na przyspieszenie | mbar / g | <0,3 | ||||
| Odporność na wstrząsy | sol | 1 000 | ||||
| Waga | sol | 33 | ||||
| Wtyczka | Fischer typ SE 103A054 | |||||
| * Prąd kalibracyjny określony w certyfikacie kalibracji | ||||||
| ** W kompensowanym zakresie temperatur | ||||||
