| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | OEM |
| Orzecznictwo: | CE;ISO |
| Minimalne zamówienie: | Do negocjacji |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Opakowanie eksportowe Stardard Kartonem |
| Czas dostawy: | 5-10 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 20 000 sztuk miesięcznie |
| Rodzaj: | wodoodporny czujnik ciśnienia z membraną czołową | Zakres ciśnienia: | -0 ~ 0,5 mH2O, ..., 200 mH2O / 0,05 bar, ..., 20 bar |
|---|---|---|---|
| Sygnał wyjściowy: | 4 ~ 20 mA, 0 ~ 10 V DC, 0 ~ 5 V DC, 1 ~ 5 V DC, 0,5 ~ 4,5 V. | Precyzja: | 0,1% FS, 0,25% FS, 0,5% FS |
| Zasilacz: | 24VDC, 12 ~ 36VDC, 9VDC, 5VDC | Połączenia ciśnieniowe: | KF16, G1 / 2,1 / 2NPT, PT1 / 2,1 / 2BSP, M20 * 1.5, inne |
| Połączenia elektryczne: | Złącze DIN43650, złącze 4-pinowe M12x1, wyjście kablowe z kablem | Operating Temp. Temp. Pracy Range Zasięg: | -20 do + 85 ° C |
| Materiał membrany: | Stal nierdzewna 316L, opcja Hastelloy C. | Certyfikat: | CE, ISO9001 |
| Podkreślić: | Wodoodporny przetwornik ciśnienia 10 V,czujnik ciśnienia poziomu wody z membraną czołową,cyfrowy czujnik ciśnienia wody 4mA |
||

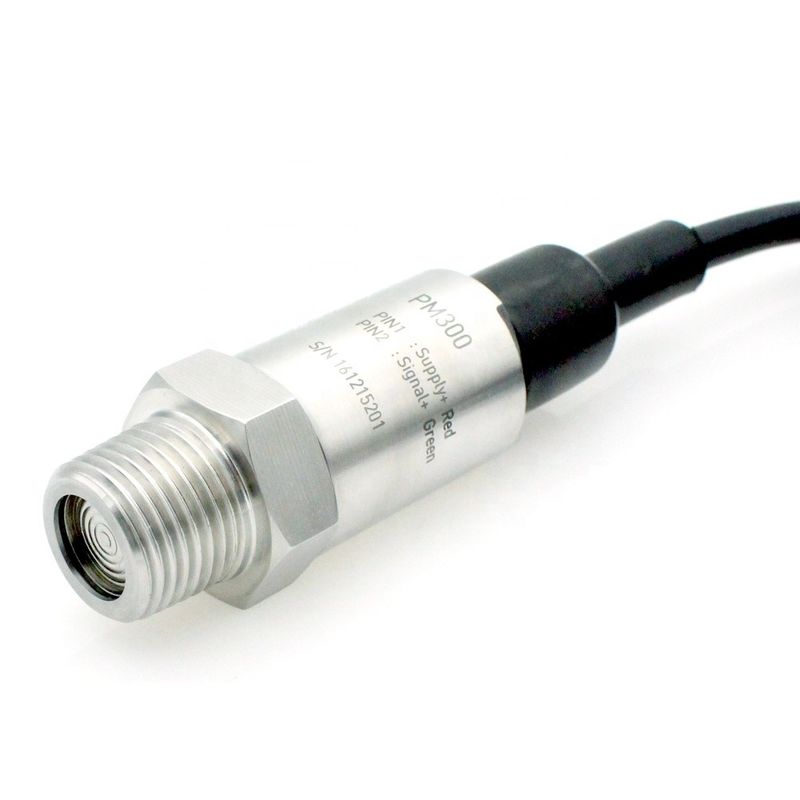

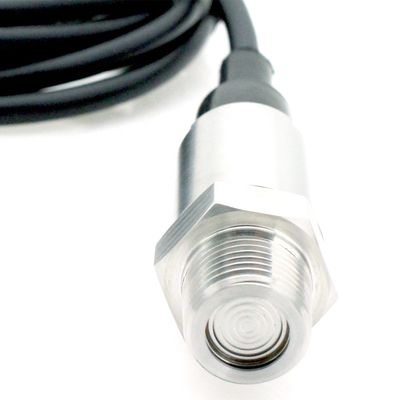

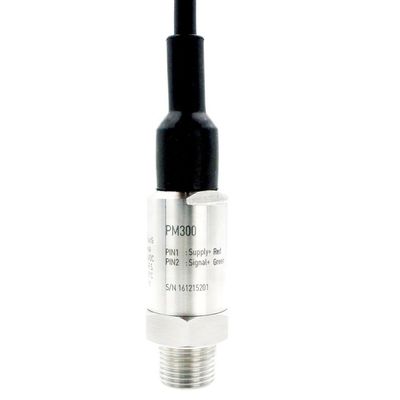

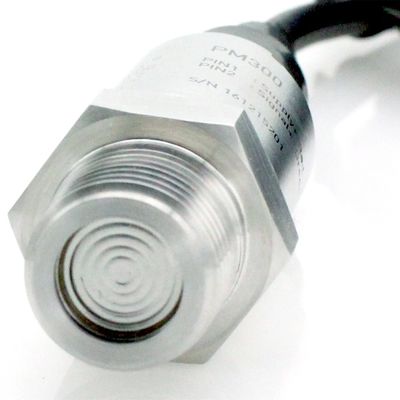

wodoodporny czujnik ciśnienia z membraną czołową dla przemysłu spożywczego i napojów.
wodoodporny czujnik ciśnienia z membraną czołową jest wykonany z wysokiej jakości krzemowego chipa piezorezystancyjnego.Wszystkie przyłącza procesowe ciśnienia spłukiwania
przetworniki są wykonane ze stali nierdzewnej, całkowicie spawane i izolują medium procesowe od przyrządu do pomiaru ciśnienia poprzez uszczelnienie.Wodoodporny czujnik ciśnienia z bujną membraną jest precyzyjnie zaprojektowany, aby pasował do pomiaru ciśnienia cieczy w żywności, farmaceutykach i chemikaliach.
Dostępna jest szeroka gama przyłączy procesowych i opcji połączeń elektrycznych, aby spełnić prawie wymagania.
cechy
- Zakresy pomiaru ciśnienia od 0 ~ 0,5mH2O, ..., 200mH2O / 0,05bar, ..., 20bar
- Absolutny, skrajny i szczelny miernik
- Dokładność: ± 0,5% FSO
- Skalibrowany i skompensowany temperaturowo
- Płaska konstrukcja membrany
- Konstrukcja piezorezystancyjnego czujnika ciśnienia
- Różnorodność połączeń ciśnieniowych i elektrycznych
- Wyjście 4 ... 20mA, 0 ... 10V, 0 ... 5V i inne
- Wodoodporność IP68
Aplikacje
- Systemy sterowania procesami
- żywność i napoje
- medyczne
- papiernictwo
Dane techniczne
|
Parametr |
Wartość |
Jednostki |
|
|
Generał |
Zakres ciśnienia |
0 ~ 0,5 mH2O, ..., 200 mH2O / 0,05 bar, ..., 20 bar |
/ |
|
Nadciśnienie |
1.5xFS |
bar |
|
|
Środowiskowy |
Zakres temp. Pracy |
-20 do +80 |
° C |
|
Zakres kompensowanych temperatur |
Od 0 do 50 |
° C |
|
|
Wibracja |
10 |
g (od 20 do 2000 Hz) |
|
|
Zaszokować |
100 |
g (10 ms) |
|
|
Cykle |
10x106 |
cykle |
|
|
Elektryczny w 25 ° C (77 ° F) |
Sygnał wyjściowy / Napięcie zasilania |
4 ... 20 mA: 24 (12 ... 36) VDC 0 ... 5 VDC: 24 (12 ... 36) VDC 1 ... 5 VDC: 24 (12 ... 36) VDC 0 ... 10 VDC: 24 (15 ... 36) VDC 0,5 ... 4,5 VDC: 5 VDC (ratiometryczne) |
|
|
Odporność na obciążenie |
<(Vs-12) / 0,02 A (dla wyjścia prądowego) > 10 kΩ (dla wyjścia napięciowego) |
|
|
|
Odporność izolacji |
100 |
MΩ przy 50VDC |
|
|
Specyfikacje fizyczne |
Zgodność z mediami |
Wszystkie media kompatybilne z 316L SS |
|
|
Mieszkaniowy |
Stal nierdzewna 304 |
|
|
|
Membrana |
Stal nierdzewna 316L |
|
|
|
Pierścień uszczelniający |
Viton lub NBR |
|
|
|
Napełnianie olejem |
Olej silikonowy |
|
|
|
Ochrona |
IP68 |
|
|
|
Waga netto |
Około 275g |
|
|
|
Wydajność 1 |
Dokładność 2 |
± 0,5 [typ.] |
% FSO |
|
Temp.Coeff– Zero3 |
± 1,5 [typ.] |
% FSO |
|
|
Temp.Coeff– Span3 |
± 1,5 [typ.] |
% FSO |
|
|
Stabilność długoterminowa |
± 0,3 [typ.] |
% FSO |
|
|
Uwagi 1. Wszystkie wartości zmierzone przy 25 ° C (77 ° F) 2. Obejmuje nieliniowość, histerezę i powtarzalność. 3. 0 ° C do 50 ° C (32 ° F do 122 ° F) w odniesieniu do 25 ° C (77 ° F). Wymienione specyfikacje i wymiary mogą ulec zmianie bez wcześniejszego powiadomienia. |
|||
Schematy połączeń
